      循环流化床锅炉与燃煤粉的常规锅炉相比，除了燃烧部分外，其他部分的受热面结构和布置方式与常规煤粉炉大同小异，循环流化床锅炉的燃烧系统由燃烧室和布风板、飞灰分离装置、飞灰会送装置等组成，有的还配货外部流化床热交换器。

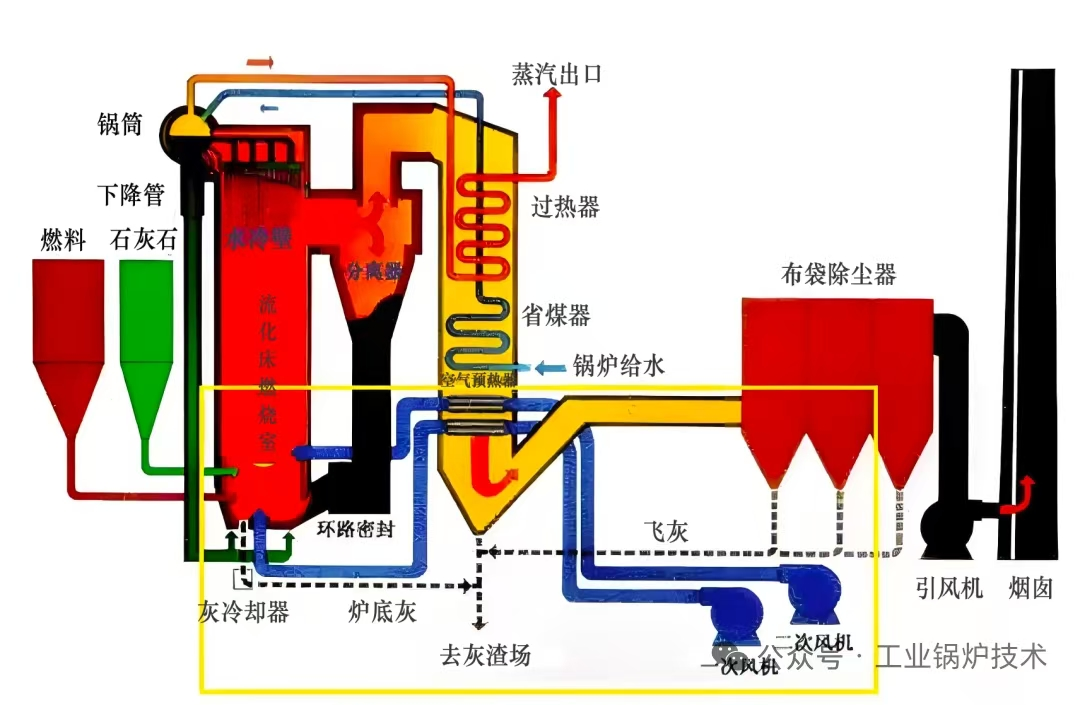

        燃 烧 室：循环流化床锅炉燃烧室的截面为矩形，其宽度一般为深度的2倍左右，下部为一倒锥型结构。底部为布风板(如图1)。以二次风喷口为界，二次风喷口以下为循环流化床的密相区，颗粒浓度较大，是燃料着火和燃烧的主要区域，此区域的壁面上敷设耐热耐磨材料，   并设置循环飞灰返料口、给煤口、排渣口等;二次风喷口以上为稀相区，颗粒浓度较小，壁面上主要布置水冷壁受热面，也可布置过热蒸汽受热面，通常在炉膛上部空间布置悬挂式的屏式受热面，炉膛内维持微正压。
